Prozor za odimljavanje

Krovni prozori za odimljavanje

Ventilacija za odimljavanje u krovu zgrade ili kuće sa krovnim prozorima Fakro je sigurna opcija. Krovni prozori za odimljavanje se postavljaju radi zaštite od dima.

Prozor za odimljavanje je deo gravitacionog sistema za ventilaciju dima i služi za izbacivanje viška dima i toplote tokom požara. Dodatno, sistem omogućava svakodnevnu ventilaciju i propušta svetlost u prostoriju. Krovni prozor za odimljavanje je opremljen sa dva elektromotora, koji otvaraju krilo prozora nakon električnog signala iz kontrolne jedinice. Otvoreni prozor štiti krovni otvor od bočnog vetra. Krovni prozor za odimljavanje se postavlja tako da su sve ivice prozora ispod nivoa slemena krova. Prozor za ventilaciju dima je proizveden i sertifikovan prema harmonizovanom standardu EN 12101-2:2005. Ovakvi krovni prozori se obično primenjuju na stepenicama.

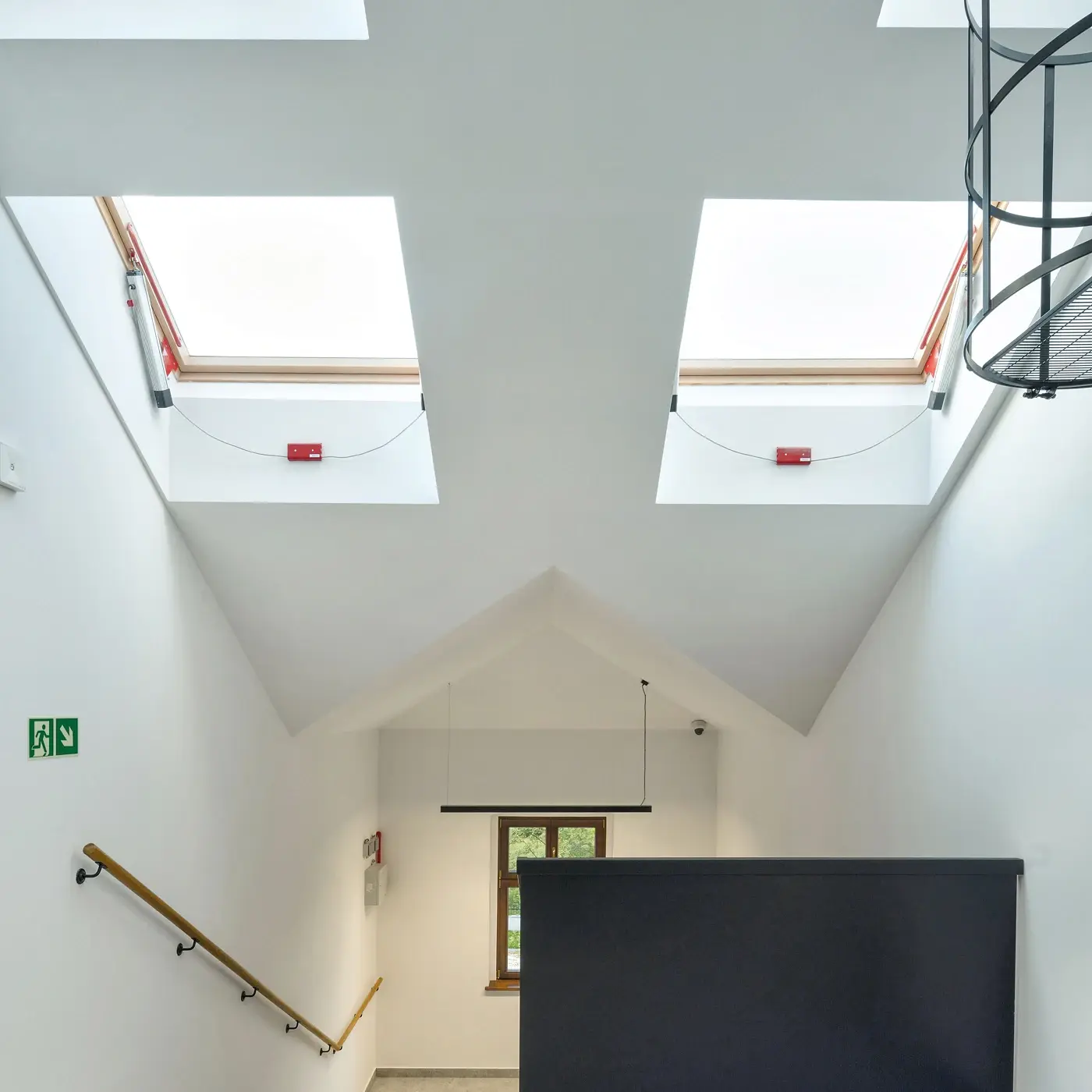

Krovni prozor za odimljavanje

Sistem za odvod dima

Prozor za odimljavanje kosi krov odvod dima u krovu

FAKRO Sistem za odimljavanje takođe omogućava dnevnu ventilaciju prostorije pomoću prekidača za ventilaciju LT 84U. Nakon što istekne programirano vreme ventilacije, krovni prozor se automatski zatvara. Takođe je moguće priključiti na sistem, ZRD senzor za kišu, koji automatski zatvara prozor u slučaju kiše. U slučaju požara, signali sa senzora ne ometaju rad prozora.

Sistem za dim omogućava automatsko ili ručno otvaranje prozora za ventilaciju dima koji izvlači prekomernu toplotu, dim i toksične gasove koji se oslobađaju tokom požara. Pre svega, omogućava da putevi za povlačenje iz zgrade budu bez dima, što olakšava evakuaciju. Takođe pomaže da se lokalizuje izvor požara i omogućava brže gašenje požara.

Senzor nakon detekcije požara šalje signal kontrolnoj jedinici koja zauzvrat automatski aktivira elektromotore koji otvaraju prozor. Ako se požar primeti pre senzora reakcije na požar, npr. vizuelno, prozor za provetravanje dima se može otvoriti ručno pritiskom na dugme za dojavu požara RT 45.

Krovni prozori za ventilaciju dima

Krovni prozori za odimljavanje i ventilaciju

Vatra i dim predstavljaju ozbiljnu opasnost po život i zdravlje ljudi. Suprotno popularnom verovanju, preko 90% smrtnih slučajeva izazvanih požarom je uzrokovano gušenjem dimom, a ne visokom temperaturom ili paljenjem. Dim takođe uzrokuje značajnu štetu na imovini.

Primena odgovarajućih sistema za odvođenje dima i toplote može pružiti značajnu pomoć u sprečavanju opasnosti izazvanih visokim koncentracijama dima i toplote. Krovni prozor za ventilaciju dima FSP sa motorom kojim upravlja jedinica za kontrolu dima u saradnji sa senzorom dima i prekidačem alarma stvara takozvanu „gravitacionu jedinicu koja odvodi dim i toplotu“. Sistem se primenjuje u javnim zgradama (naročito u stepeništima i stambenim zgradama, hotelima itd.).

odvod dima na krovu u zgradi krovnim prozorima

Šema sistema za odvod dima i toplote u zgradi

Bez odvoda dima u zgradi

Zgrada bez sistema tokom požara

Postavljanje sistema

Za ugradnju sistema za odimljavanje potrebno je priključiti napajanje od 230V AC na kontrolnu jedinicu za dimnu ventilaciju, a zatim preko odgovarajućih kablova na preostale elemente sistema. (Površine kablova su sadržane u tabeli pored naziva elemenata). Dužine potrebnih kablova zavise od distribucije pojedinih komponenti sistema.

Dijagram ožičenja je predstavljen u uputstvu za montažu kontrolne jedinice za ventilaciju dima. Montažu sistema za ventilaciju dima treba da obavlja samo kvalifikovani električar (kvalifikacija 1kV). Sistem treba testirati za besprekoran rad svakih 6 meseci.

Svi elementi sistema su sertifikovani i njihova primena u zgradama je ovlašćena.

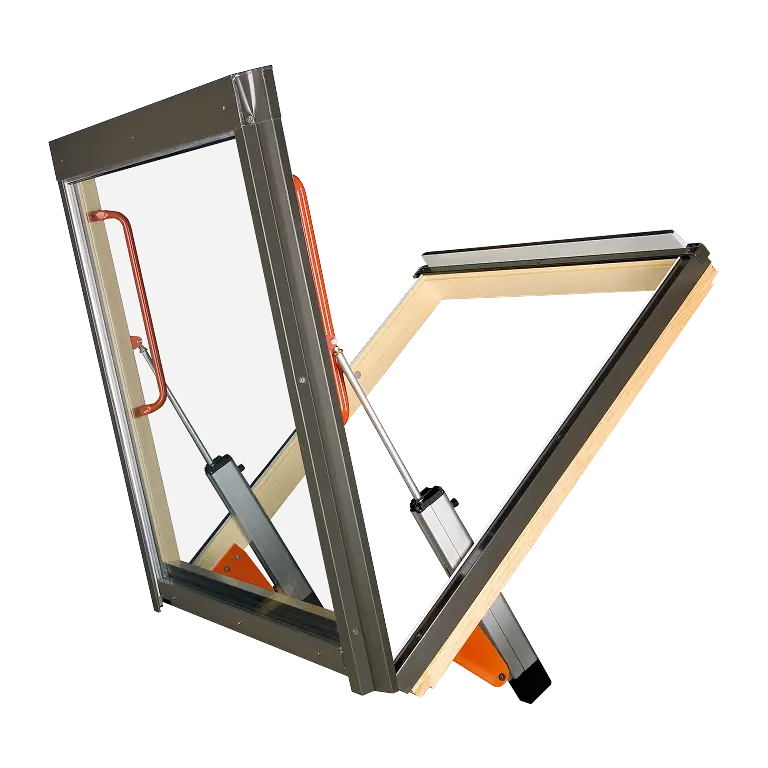

FSP P2 – krovni prozor za odimljavanje

FAKRO FSP P2 je krovni prozor – klapna za odimljavanje, namenjen za efikasno odvođenje dima i toplote u slučaju požara. Ima važnu ulogu u sistemima prirodnog, gravitacionog odimljavanja objekata, posebno na stepeništima, evakuacionim putevima i prostorima gde je potrebna dodatna protivpožarna sigurnost.

Pored funkcije odimljavanja, FSP P2 se u svakodnevnoj upotrebi može koristiti i kao klasičan krovni prozor. Omogućava prirodno osvetljenje prostora i provetravanje, čime doprinosi boljem komforu u objektu.

Zahvaljujući čvrstoj konstrukciji, estetskoj završnoj obradi i provernoj FAKRO tehnologiji, ovaj model predstavlja pouzdano rešenje za objekte u kojima su bezbednost, funkcionalnost i dugotrajnost posebno važni.

Pouzdano otvaranje u zahtevnim uslovima

Model FSP P2 razvijen je za siguran rad i u zahtevnim uslovima. Krilo prozora se otvara pomoću dva električna aktuatora, koji omogućavaju otvaranje do ugla od 71° za samo 51 sekundu, čak i pod punim opterećenjem.

Šarke su postavljene u donjem delu rama, što doprinosi boljim aerodinamičkim performansama prozora. Kada je krilo otvoreno, ono dodatno štiti otvor za odimljavanje od uticaja vetra, što je važno za stabilan rad sistema u hitnim situacijama. Krovni prozor za odimljavanje FAKRO FSP P2 ispunjava zahteve standarda EN 12101-2:2003, čime je potvrđena njegova primena u sistemima za prirodno odimljavanje i odvođenje toplote.

Primena na kosim i ravnim krovovima

FAKRO FSP P2 se može ugrađivati na kose krovove nagiba od 20° do 60°, ali i na ravne krovove uz odgovarajuća FAKRO instalaciona rešenja.

Za pravilnu i sigurnu ugradnju koriste se odgovarajući opšivni elementi, dok se kod ravnih krovova može koristiti sistem EFS, projektovan za postizanje dobre zaptivenosti i trajnog spoja sa krovnom konstrukcijom.

Prozor se može dopuniti dodatnim komponentama, kao što su senzori za vremenske uslove, prekidači za ventilaciju i sistemi za daljinsku kontrolu. Na taj način se FSP P2 može prilagoditi konkretnim tehničkim zahtevima objekta i obezbediti jednostavnije svakodnevno korišćenje.

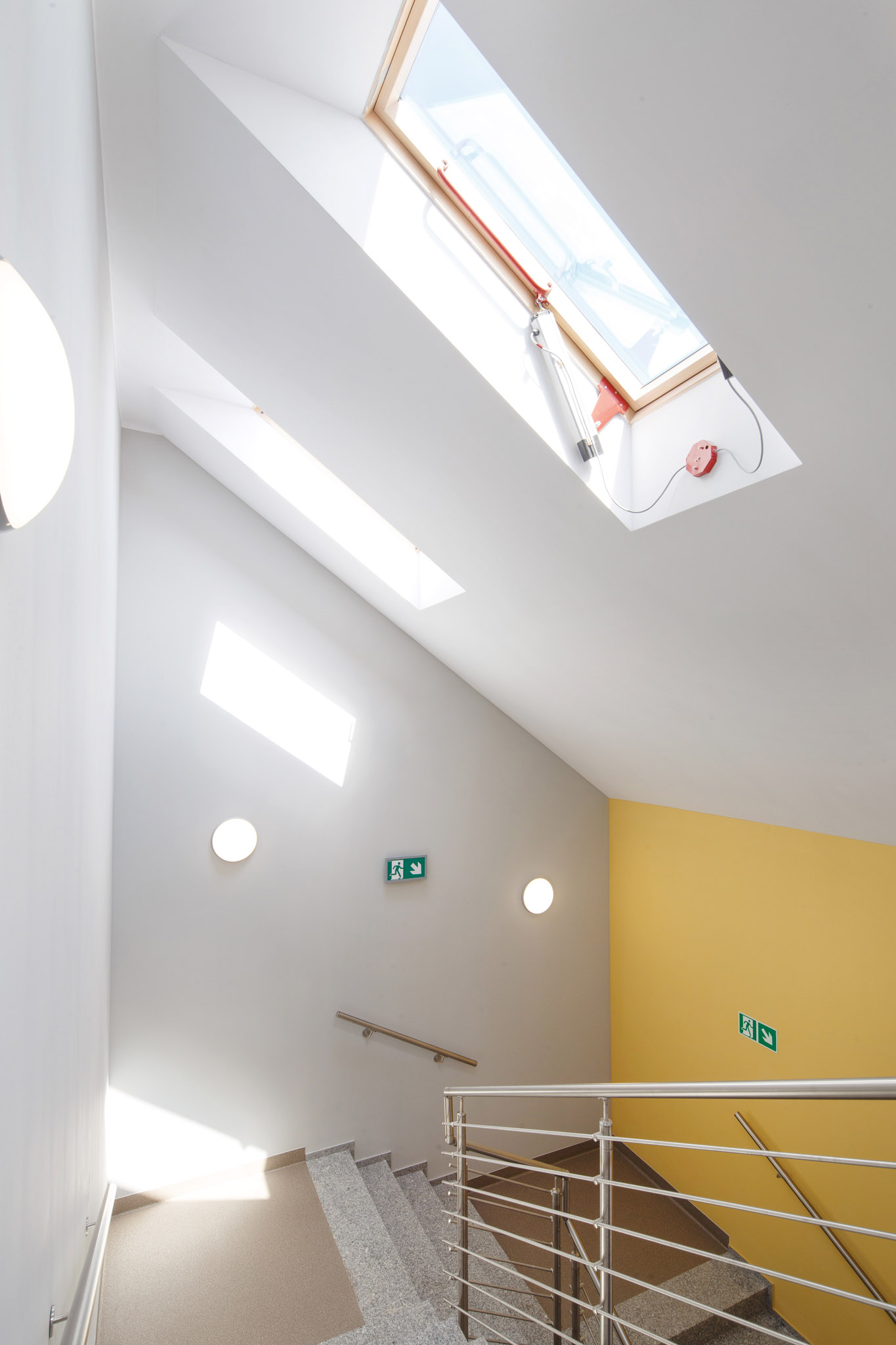

Odvod dima krovni prozor u potkrovlju


Karakteristike FSP

1

Krovni prozori za odimljavanje pogodni su za krovove sa nagibom između 20° i 60° sa specijalnim opšivkama E_S. Kod ravnih ili vrlo niskih krovova, prozor se ugrađuje sa ravnim krovnim sistemom EFS

2

Maksimalni nagib otvaranja krila prozora za odimljavanje je 75° za 51 sekundu, kada je potpuno opterećen

3

Prozori za zaštitu od dima proizvedeni prema sledećim standardima EN 12101-2:RE1000(+1000), SL500, VL1500, T(00), B300

4

Krovni prozori za dimnu ventilaciju ili odimljavanje su proizvedeni od drveta, vakumski impregnirani sa dva sloja akrilnog laka

Informacije o postavljanju i detaljima sistema krovni prozor za odimljavanje, možete dobiti kod nas.

Za konsultacije sa fabrikom po nacrtima i ponudu, možete nas kontaktirati.

Gde se koristi FAKRO FSP P2?

FAKRO FSP P2 objedinjuje funkciju protivpožarne zaštite i krovnog prozora. U slučaju požara omogućava brzo odvođenje dima i toplote, dok u redovnoj upotrebi doprinosi prirodnom osvetljenju i provetravanju prostora.

Glavne prednosti FSP prozora za odvod dima su:

  • brzo otvaranje krila do 71°,
  • dva električna aktuatora za pouzdan rad,
  • primena u sistemima prirodnog odimljavanja,
  • mogućnost ugradnje na kose i ravne krovove,
  • usklađenost sa standardom EN 12101-2:2003,
  • mogućnost povezivanja sa dodatnim elementima kontrole i ventilacije, estetsko i funkcionalno rešenje za objekte sa visokim zahtevima sigurnosti.

    • FAKRO FSP P2 je posebno pogodan za:

  • stepeništa,
  • evakuacione puteve,
  • stambene i poslovne objekte,
  • objekte sa zahtevima za
  • protivpožarnu zaštitu,
  • prostore gde je potrebno prirodno odimljavanje,
  • objekte u kojima je važno kombinovati sigurnost, dnevno svetlo i ventilaciju.

    • FSR Krovni prozor za odimljavanje

    Krovni prozor za odvod dima sa protivprovalnim P2 paketom zastakljivanja sa laminiranim unutrašnjim staklom klase P2A. Ima lančani aktuator.

    Prozor za odvod dima koristi se za odvod toplote i dima nastalih tokom požara iz unutrašnjosti zgrade, kao i za ventilaciju i osvetljavanje prostorije tokom normalnih radnih uslova.

    Lančani motor otvara krilo do položaja od 90 stepeni u odnosu na okvir. Ovo rešenje omogućava postizanje povoljne geometrijske površine za odvod dima. U vanrednim situacijama, dimna klapa može da funkcioniše i kao izlaz na krov, maksimalni ugao otvaranja krila: 90° za 60 sekundi, ispunjava zahteve standarda EN 12101-2 „Sistemi za kontrolu dima i toplote. Deo 2: Tehnički zahtevi za prozore za ventilaciju dima“,

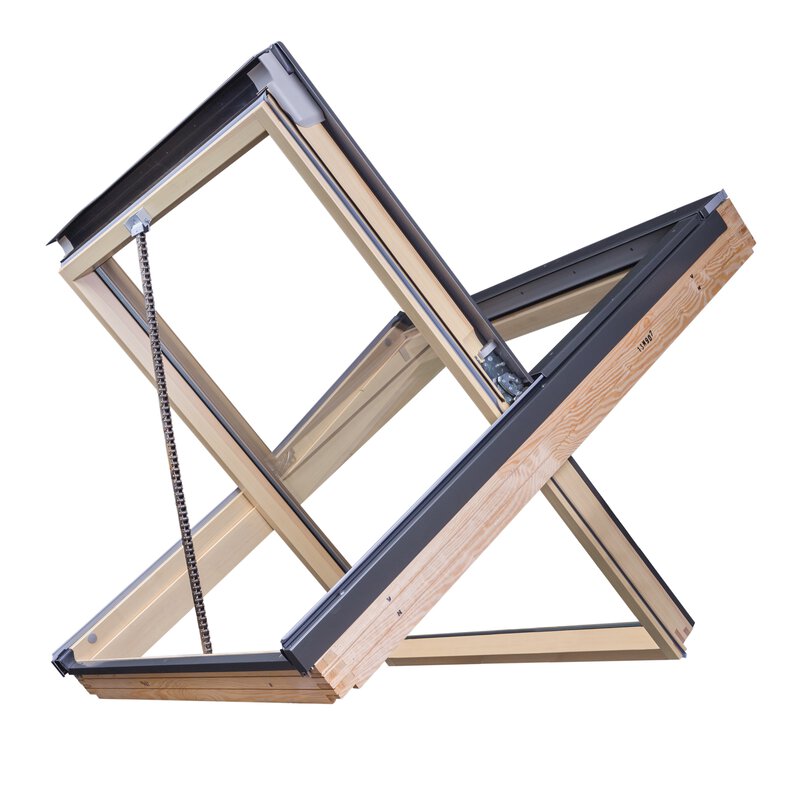

    Krovni prozor drvo za odvod dima Fakro FSR
    Krovni prozor za odvod dima sa pp sistemom FSRW

    Drvena konstrukcija i sigurnosno staklo P2

    Model FSR P2 izrađen je od borovog drveta, vakuumski impregniranog i dva puta premazanog akrilnim lakom. Takva obrada doprinosi dugotrajnosti, stabilnosti i zaštiti drveta.

    Prozor za odvod dima je opremljen protivprovalnim paketom stakla P2, sa unutrašnjim laminiranim staklom klase P2A. Laminirano staklo pruža dodatnu zaštitu u slučaju oštećenja, jer zadržava fragmente stakla i smanjuje rizik od povreda.

    Električni lančani motor 24V

    FAKRO FSR P2 ima fabrički ugrađen električni lančani motor od 24V, koji se povezuje sa sistemom za upravljanje odimljavanjem.

    Nakon povezivanja sa odgovarajućim sistemom, aktuator omogućava automatsko otvaranje i zatvaranje klapne. Krilo se otvara do položaja od 90° u odnosu na ram, čime se postiže povoljna geometrijska površina za odimljavanje. Maksimalni ugao otvaranja krila je 90° za 60 sekundi.

    Funkcija izlaza na krov u hitnim situacijama

    Zbog načina otvaranja krila do 90°, FAKRO FSR P2 u određenim situacijama može imati i dodatnu funkciju izlaza na krov.

    Ovo može biti značajno kod objekata gde je pored odimljavanja potrebna i mogućnost pristupa krovu u vanrednim okolnostima ili za tehničke potrebe, u skladu sa projektom i zahtevima objekta.

    Primena i ugradnja

    FAKRO FSR P2 se ugrađuje u krovove sa nagibom od 15° do 90°. Za montažu se koriste odgovarajući opšivni elementi, kao i kod standardnih FAKRO krovnih prozora, što omogućava prilagođavanje različitim vrstama krovnih pokrivača.

    Read more

    Standardi i tehnički zahtevi

    FAKRO FSR P2 ispunjava zahteve standarda EN 12101-2, koji se odnosi na sisteme kontrole širenja dima i toplote, odnosno tehničke zahteve za klapne za odimljavanje. Kod izbora modela važno je proveriti projektne zahteve, potrebnu površinu odimljavanja, nagib krova, način upravljanja i dodatnu opremu.

    Najvažnije karakteristike FAKRO FSR P2

  • drvena klapna za odimljavanje, borovo drvo, vakuumski impregnirano i lakirano,
  • protivprovalni paket stakla P2, unutrašnje laminirano staklo klase P2A,
  • fabrički ugrađen električni lančani motor 24V,
  • otvaranje krila do 90°,
  • vreme otvaranja do maksimalnog ugla: 60 sekundi, mogućnost provetravanja i prirodnog osvetljenja prostora,
  • mogućnost funkcije izlaza na krov u hitnim situacijama,
  • ugradnja na krovove nagiba od 15° do 90°,
  • kompatibilnost sa širokim izborom FAKRO opšivnih elemenata,
  • usklađenost sa standardom EN 12101-2.

    • FAKRO FSP P2 ili FSR P2 – osnovna razlika

    FAKRO FSP P2 je model sa dva električna aktuatora i otvaranjem krila do 71° za 51 sekundu. Pogodan je za objekte gde je važan stabilan i kontrolisan rad sistema za odimljavanje u zahtevnim uslovima.

    FAKRO FSR P2 je drvena klapna za odimljavanje sa lančanim aktuatorom, koja se otvara do 90° za 60 sekundi. Zbog velikog ugla otvaranja, u hitnim situacijama može imati i funkciju izlaza na krov.

    Oba modela imaju ulogu u sistemima prirodnog odimljavanja i biraju se prema projektnoj dokumentaciji, nagibu krova, potrebnoj površini odimljavanja i tehničkim zahtevima objekta.

    Prozore za odimljavanje za ravan krov možete pogledati ovde.

    Prozori za odvod dima ravan krov
